電動車用充電連接器溫升測試

隨著新能源汽車的迅猛發展，充電基礎設施作為其“能量補給站”，正以前所未有的速度普及。而在整個充電系統中，充電連接器——這個看似小巧的部件，實則是電流傳輸?shù)年P(guān)鍵節點，其可靠性直接關系到充電效率、設備壽命乃至用戶安全。

其中，溫升測試（Temperature Rise Test）作為評估連接器熱性能的核心手段，已成為行業準入和質量控制的“硬指標”。

什么是充電連接器溫升測試？

溫升測試是指在額定工作電流下，對充電連接器（包括插頭、插座、端子、線纜等）進行長時間通電，測量其關鍵部位（如端子接觸點、外殼表面）相對于環境溫度的溫升值，以驗證其是否在安全限值內。

為何溫升如此關鍵？

• 高電流密度挑戰
  直流快充普遍采用250A、400A甚至更高電流（如800V高壓平臺），連接器接觸點功率損耗（I2R）顯著增加，極易發熱。

• 頻繁插拔導致磨損
  插拔次數增多會使接觸面氧化、微動磨損，接觸電阻上升，進一步加劇溫升。

• 密閉空間散熱受限
  充電槍與車輛插座多處于半封閉環境，空氣對流差，熱量易積聚。

• 安全法規強制要求
  國內外標準均對溫升設定嚴格上限，超標即視為不合格。

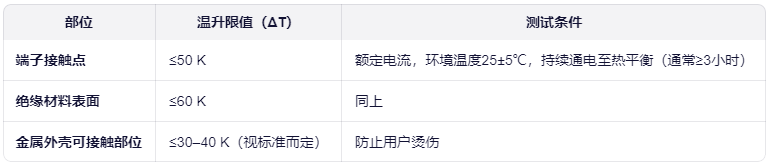

溫升限值（典型）：

測試流程詳解

1. 樣品準備

• 使用符合規格的連接器與匹配線纜；

• 確保插合到位，鎖止機構正常；

• 表面清潔，無油污或氧化層。

2. 測溫點布置

• 在端子接觸區域、絕緣體表面、外殼關鍵位置粘貼K型熱電偶；

• 熱電偶需牢固固定，避免氣流干擾。

3. 環境設置

• 實驗室溫度控制在25±5℃，無強制通風（模擬靜止空氣環境）；

• 部分標準允許在自由空氣中測試，禁止額外冷卻。

4. 通電與監測

• 施加100%額定電流（如250A DC）；

• 持續通電直至溫度穩定（連續30分鐘溫升變化≤1℃）；

• 實時記錄各點溫度曲線。

5. 結果判定

• 所有測點溫升不得超過標準限值；

• 無冒煙、熔化、變形、異味等異常現象。
