漆膜耐沖擊測定法GB/T 1732解析

一、什么是漆膜耐沖擊性？

耐沖擊性（Impact Resistance）是指漆膜在高速重錘沖擊下，抵抗開裂、剝落或從底材上剝離的能力。它綜合反映了涂層的韌性、附著力和延展性，是衡量其機械性能的重要指標。

二、標準依據：GB/T 1732《漆膜耐沖擊測定法》

我國現行標準為 GB/T 1732-2020（替代1993版），等效采用國際通用測試原理，適用于各類色漆、清漆及其配套涂層體系。

核心設備：漆膜沖擊試驗儀

由底座、沖頭（Φ8mm鋼制半球）、重錘（可調節(jié)高度/質量）、刻度導管組成；

沖擊能量通過重錘質量 × 下落高度（單位：kg·cm）精確控制。

三、測試原理與操作步驟

1. 試板制備

基材：通常為0.2–0.3 mm馬口鐵或符合產品實際應用的金屬板；

涂裝：按標準工藝施涂，干燥養(yǎng)護至規(guī)定時間（如7天）。

2. 沖擊測試

• 將試板涂膜面朝上置于儀器底座；

• 調節(jié)重錘至指定高度（如50 cm），釋放自由下落，沖擊沖頭；

• 觀察漆膜是否出現裂紋、剝落、起皺或從底材分離。

3. 結果判定

通過：沖擊點及周圍無肉眼可見破壞；

未通過：出現任何開裂或脫落；

報告值：以“不破壞的最大沖擊高度（或能量）”表示。

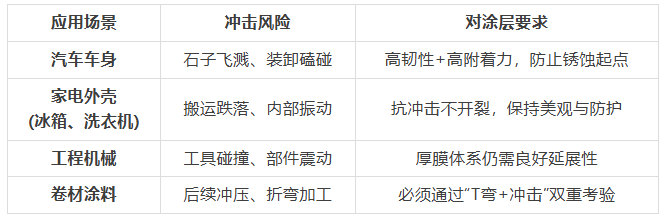

四、為什么耐沖擊性如此重要？

? “硬度高的漆膜一定耐沖擊”
→ 錯！硬度與韌性常呈反比。高硬度漆膜可能很脆，一撞就裂。

? “只要附著力好就耐沖擊”
→ 不全面！附著力是基礎，但漆膜自身斷裂伸長率同樣關鍵。
