通信設備防雷擊浪涌測試

在現代信息化社會中，通信設備（如基站、路由器、交換機、光端機、監控系統等）遍布城市與鄉村，承擔著數據傳輸、語音通話、視頻監控等關鍵任務。然而，這些精密電子設備極易受到雷電天氣的威脅——一次遠距離雷擊產生的瞬態過電壓，就可能通過電源線、信號線或接地系統侵入設備內部，造成元器件燒毀、功能失效甚至整機報廢。

為提升通信設備在惡劣電磁環境下的生存能力，防雷擊浪涌測試（Lightning Surge Withstand Test）成為產品設計驗證和安全認證中的強制性項目。本文將深入解析該測試的原理、標準、方法及實際應用，幫助您全面了解如何為通信設備筑起一道堅固的“電擊防線”。

什么是防雷擊浪涌測試？

防雷擊浪涌測試，又稱浪涌抗擾度測試（Surge Immunity Test），是模擬雷電感應或開關操作引起的瞬態高電壓、大電流沖擊，施加于通信設備的電源端口、信號端口和通信接口，以評估其在極端電磁干擾下的工作穩定性和結構安全性。

測試目的不是讓設備“承受無限高壓”，而是驗證其是否具備足夠的防護能力，確保在真實雷雨天氣中：

• 不發生永久性損壞；

• 允許短暫功能異常但能自動恢復；

• 保障人員與網絡系統的安全。

為什么通信設備必須做浪涌測試？

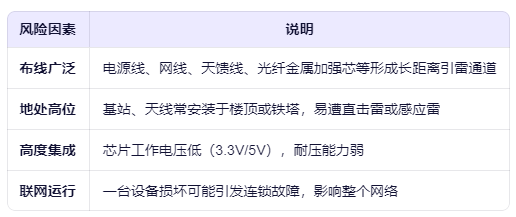

通信設備具有以下特點，使其特別容易遭受雷擊影響：

據不完全統計，雷擊浪涌是導致通信設備故障的三大主因之一（僅次于電源問題和散熱失效）。因此，開展浪涌測試不僅是技術需求，更是運營商、行業用戶和認證機構的硬性要求。

浪涌測試的關鍵參數

1. 浪涌波形

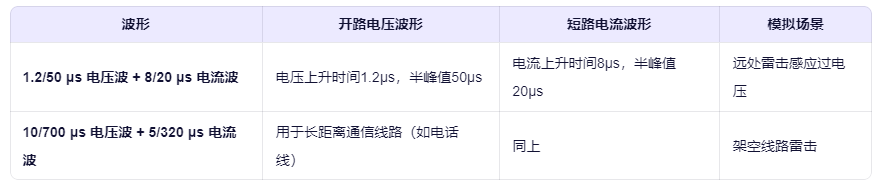

標準規定兩種典型組合波，模擬不同雷擊場景：

2. 測試等級

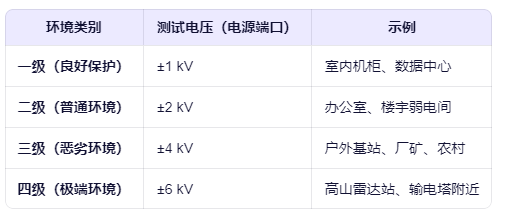

根據設備安裝環境劃分防護等級：

信號端口通常測試 ±0.5 kV ~ ±2 kV。

3. 耦合方式

• 電源端口：使用 18 μF 耦合電容 或 Combination Wave Generator (CWG) 直接注入

• 信號/通信端口：使用 氣體放電管（GDT）+ 電阻/電容網絡 耦合

• 差模（DM）與共模（CM）：均需測試

測試流程

1. 預檢

• 記錄設備初始狀態，確認功能正常。

2. 設置參數

• 選擇測試端口（AC輸入、DC輸入、網口、串口等）

• 設定浪涌極性（正/負）、電壓等級、觸發相位（0°/90°/180°/270°）

• 設置施加次數（通常每種條件5次正脈沖 + 5次負脈沖）

3. 開始測試

• 浪涌發生器依次施加沖擊；

• 實時觀察設備運行狀態（是否重啟、死機、冒煙等）

4. 后檢

• 測試結束后，重新上電檢查功能；

• 檢查保險絲、TVS、壓敏電阻等防護器件是否損壞；

• 必要時進行X-ray或電路分析。

結果判定（性能判據）

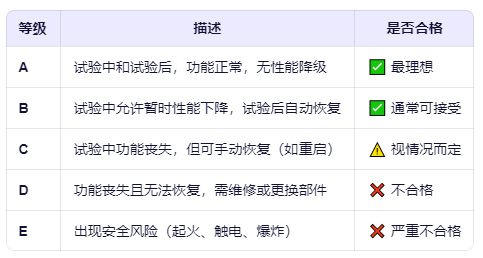

根據GB/T 17626.5，測試結果分為五類：
