溫升測試全解析

你有沒有遇到過這樣的情況？

• 插線板用著用著突然發燙，甚至有焦味？
• 電源適配器摸起來燙手，不敢長時間使用？
• 工業控制柜運行幾小時后，繼電器燒毀？

這些現象的背后，很可能是因?yàn)橐粋€關鍵測試沒做好——

溫升測試（Temperature Rise Test）

它不像耐壓、接地測試那樣“刺激”，也不像EMC測試那樣“高大上”，但它卻是電氣安全最基礎、最致命的一道防線。一旦失守，輕則設備損壞，重則引發火災、觸電事故。

今天，我們就來揭開“溫升測試”的神秘面紗，告訴你它到底測什么、為什么必須做、怎么做才算合格。

一、什么是溫升測試？

溫升測試，是指在設備正常工作狀態下，持續運行一段時間，測量其關鍵部件的溫度升高值，判斷是否超過材料和結構的安全限值。

簡單說：

不是測“有多熱”，而是測“比環境熱多少”。

比如：

• 環境溫度 25°C
• 測試后某接線端子溫度 85°C
• 則溫升 = 85°C - 25°C = 60K

二、為什么要做溫升測試？

1. 防止絕緣材料老化

長期高溫會加速電線、PCB、塑料外殼的絕緣性能下降，導致漏電、短路。

2. 避免觸點氧化、接觸不良

連接器、開關、繼電器在高溫下易氧化，接觸電阻增大 → 更熱 → 惡性循環 → 燒毀。

3. 保障人員安全

外殼過熱可能造成燙傷（尤其兒童可接觸部位）。

4. 滿足安規認證要求

CCC、UL、CE、IEC 等認證中，溫升測試是強制必檢項目，通不過就拿不到證書！

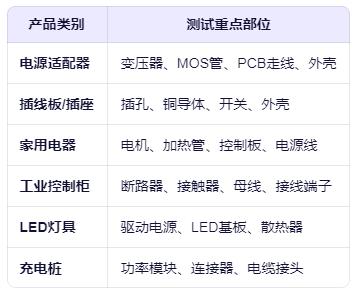

三、哪些產品必須做溫升測試？

幾乎所有帶電運行的設備都需要，典型包括：

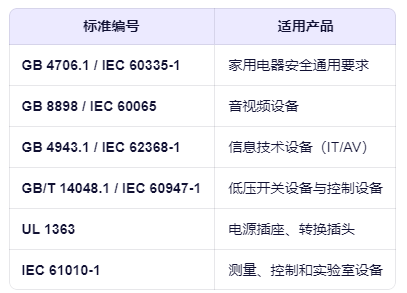

四、核心測試標準

溫升測試主要依據以下國際與國家標準：

這些標準中均明確規定了：

• 允許溫升限值（如：絕緣材料 ≤ 75K）
• 測試條件（額定電壓、滿載、通風環境）
• 測溫方法（熱電偶、紅外）

五、測試怎么做？

1. 測試條件設置

• 環境溫度

  ：20–25°C，穩定

• 供電電壓

  ：額定電壓的 1.06 倍（最嚴酷條件）

• 負載狀態

  ：滿載或標準規定的最大工作狀態

• 運行時間

  ：直到溫度穩定（通常 4–8 小時）
• 判定標準：每小時溫升變化 <1K

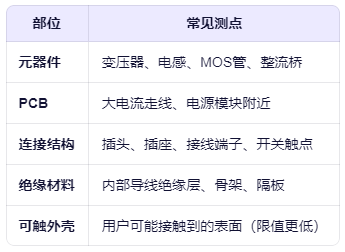

2. 測溫點選擇

關鍵部位必須覆蓋：

五、測試怎么做？

1. 測試條件設置

• 環境溫度

  ：20–25°C，穩定

• 供電電壓

  ：額定電壓的 1.06 倍（最嚴酷條件）

• 負載狀態

  ：滿載或標準規定的最大工作狀態

• 運行時間

  ：直到溫度穩定（通常 4–8 小時）
• 判定標準：每小時溫升變化 <1K

2. 測溫點選擇

關鍵部位必須覆蓋：

3. 測溫方法

• 熱電偶（T型或K型）

  ：最常用，貼附于被測表面

• 紅外熱像儀

  ：非接觸，用于快速掃描熱點

• 光纖測溫

  ：抗電磁干擾，用于高頻環境

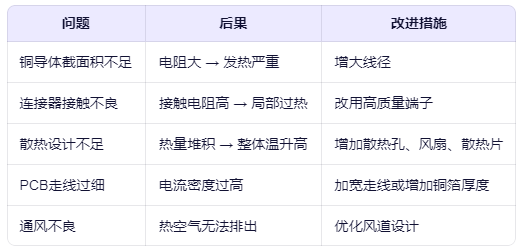

六、常見不合格原因
